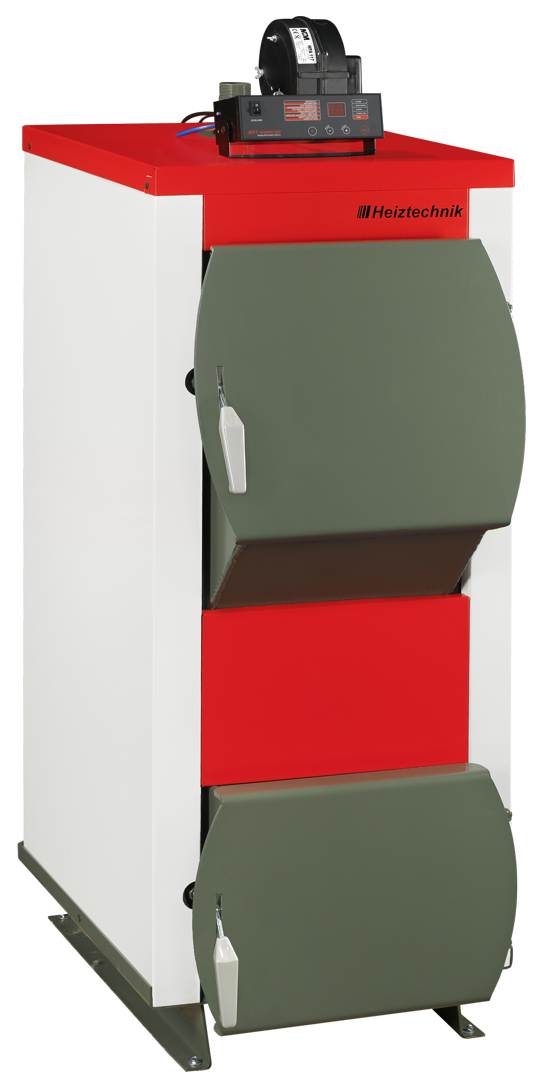

Котлы Q Plus

   Универсальные котлы для сжигания угля, угольной пыли и дерева.

   Котлы Q PLUS - универсальные котлы, предназначенные для сжигания дерева, отходов с дерева и угля, с использованием вентилятора и автоматики. Используются для обогрева жилых и промышленных сооружений, площадью до 750 м2 и регулирования горячего водоснабжения. Конструкция разработана на основе горизонтальной греющей колоны.

   Котел составляется с двух частей: нижний отсек служит в роле "магазина топлива", который отделен водной перегородкой и секция греющая, которая состоит из водных колонн. Благодаря конструкции горизонтальных колонн, увеличивается эффективность использования энергии и уменьшается риск коррозии. Особенностью котла являются, объемная камера сгорания и большие двери, для удобной загрузки\выгрузки топлива. Загрузочный отсек, выполнен под наклоном, что значительно облегчает процесс загрузки топлива

   Корпус котла выполнен с использованием новых технологий обработки металла, из аттестованной стали толщиной 5 мм. Котел Q PLUS оснащен автоматикой, которая программирует и контролирует процесс горения в зависимости от вида топлива и потребностей эксплуатации.

   Вентилятор, который работает с модулированной скоростью, обеспечивает значительную экономию топлива. Дополнительно в отсек для горения, вмонтированные сопла для вторичного воздуха, которые обеспечивают повторное дожигание газов. Таким образом, достигнут механизм качественного сжигания, с КПД до 84%. Котел сам выбирает количество тепла к количеству нагрузки, которая определяется соответствующими оборотами вентилятора для стабильного горения.   Автоматика имеет возможность регулирования горячего водоснабжения .



 ручной режим загрузки топлива

управление работой котла с помощью микропроцесорного контролера

модулированная работа вентилятора

коэффициент полезного действия

ручной розжиг

Данные технические Тип 15 25 35 45 55 65 75
Мощность kW 15 25 35 45 55 65 75
Диапазон мощности kw 5-15 8-25 12-35 15-45 18-55 22-65 25-75
Поверхность обогрева* m2 50-150 80-250 120-350 150-450 180-550 220-650 250-750
Мах. температура роботы oC 85 85 85 85 85 85 85
Обьем водный L 79 95 115 125 150 160 170
Min. тяга дымохода Pa 23 27 29 31 33 35 37
Присоединение к инсталляции " 1 1/2 1 1/2 1 1/2 1 1/2 2 2 2
Присоединение к дымоходу mm 150 150 200 200 200 200 200
Вес котла kg 304 345 435 448 550 582 595
Обьем топки dm3 58 74 105 117 162 178 195
Температура исходных газов oC 120-250 120-250 120-250 120-250 120-250 120-250 120-250
Минимальная высота дымохода м 6 6 7 7 8 8 9
Максимальное рабочее давление бар 2 2 2 2 2 2 2
А - ширина cm 53 53 68 68 72 72 72
В - глубина cm 70 80 80 85 84 89 94
С – высота cm 139 139 139 139 169 169 169
Д – высота к оси дымохода cm 101 101 101 101 141 141 141

* Представленные размеры могут отличаться от действительных размеров до 2%. Производитель оставляет себе право на конструкционные изменения.
